उत्पाद विवरण:
|
| उत्पाद का नाम: | संवाहक फ्लैट-बॉन्ड पोगो पिन | सामग्री: | सोना चढ़ाया हुआ तांबा |
|---|---|---|---|
| संपर्क सामग्री: | पीतल सोना मढ़वाया | वोल्टेज: | 5 वी ~ 12 वी |
| सोना चढ़ाना: | 3यू''~30यू" | आवेदन: | पीसीबी |
| विशेषताएं: | अग्नि/ज्वलरोधी, स्थिर चालकता | सवार चढ़ाना: | निकेल प्लेटिंग के ऊपर सोना चढ़ाना |
| प्रमुखता देना: | 2.0 x 12.1 चुंबकीय पोगो कनेक्टर डीआईपी,डीआईपी चुंबकीय पोगो कनेक्टर 2.0 x 12.1,2.0 x 12.1 स्वर्ण-चढ़ाव वाले स्प्रिंग लोड किए गए परीक्षण उपग्रह |
||

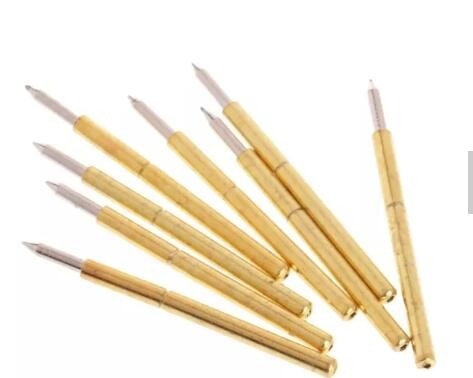

2.0*12.1 पोगो पिन कनेक्टर स्वर्ण मढ़वाया DIP वसंत लोड संपर्क चुंबक पोगो पिन
पोगो-पिन संपर्क में तीन मुख्य भाग होते हैंः पिन, ट्यूब और स्प्रिंग्स। स्प्रिंग-लोड किए गए डिजाइन ट्यूब के अंदर के खिलाफ निरंतर पार्श्व दबाव प्रदान करते हैं,जिसके परिणामस्वरूप मानक कनेक्टरों की तुलना में बेहतर संपर्क प्रतिरोध के साथ अधिक स्थिर कनेक्शन होते हैं.
पोगो-पिन कनेक्टर्स में एक फ्लोटिंग संपर्क डिज़ाइन होता है जो उन्हें आवाजाही की आवश्यकता की रेंज प्रदान करने के लिए आवास के भीतर स्वतंत्र रूप से घूमने और स्लाइड करने की अनुमति देता है।वे भी लोड करने की आवश्यकता को समाप्त, जो असेंबली के समय और लागत को काफी कम करता है, और डिजाइन लचीलेपन को अधिकतम करने में मदद करने के लिए आसानी से हटाने योग्य स्प्रिंग पिन है। इसके अलावा,वे अक्सर उच्च विद्युत चालकता प्राप्त करने के लिए निकल पर सोने के साथ इलेक्ट्रोप्लेटेड होते हैं, बढ़ी हुई स्थायित्व और संक्षारण प्रतिरोधी प्रदर्शन महत्वपूर्ण नैदानिक उपकरणों में उपयोग के लिए आवश्यक।
|
उत्पाद का नाम |
पीसीबी माउंट पिन कनेक्टर के लिए कस्टम डीआईपी स्प्रिंग लोडेड संपर्क पोगो पिन
|
|
सामग्री
|
स्टेनलेस स्टील, पीतल, एल्यूमीनियम आदि।
|
|
समाप्त करना
|
जस्ता/निकल/कापर कोटिंग, पाउडर कोटिंग आदि।
|
|
मानक
|
गैर मानक या OEM
|
|
एमओक्यू
|
100 पीसी
|
|
पैकेज
|
पीई बैग अंदर, कार्डबोर्ड बाहर या हमारे ग्राहकों की जरूरतों के अनुसार
|
विशेषताएं:
1. महिला पोगो पिन कनेक्टर, पुरुष पोगो पिन कनेक्टर,
2उच्च श्रेणी की सटीकता के साथ निः शुल्क नमूने, 0.01 मिमी सटीकता
3उच्च पुनर्नवीनीकरण, बड़ा धारा, कम MOQ, कम प्रतिरोध
4मानक और गैर मानक पोगो पिन कनेक्टर
5. OEM / ODM, कस्टम डिजाइन किया जा सकता है
6एक पंक्ति, दो पंक्तियाँ, तीन पंक्तियाँ
7सतह माउंट सोल्डरिंग, डबल हेड, फ्लैट हेड
8जलरोधक
| संरचना | बॉल मोती की संरचना | ढलान संरचना | छिद्रित संरचना | पंजा संरचना |
|---|---|---|---|---|
| संपर्क प्रतिबाधा | ≤ 10mΩ | ≤ 30mΩ | ≤ 50mΩ | ≤ 5mΩ |
| लंबे समय तक सेवा | १००००+ | १००००+ | १००००+ | 500 से अधिक |
| अनुशंसित कार्य करंट | 10A अधिकतम | 10A अधिकतम | 10A अधिकतम | 10A अधिकतम |
| मुख्य अनुप्रयोग क्षेत्र | मुख्य रूप से चार्जिंग और कंपन और सदमे के लिए कुछ आवश्यकताओं के साथ स्थिति के लिए प्रयोग किया जाता है | मुख्य रूप से उपभोक्ता इलेक्ट्रॉनिक्स के चार्जिंग या संकेत प्रसारण के लिए प्रयोग किया जाता है | मुख्य रूप से सिग्नल ट्रांसमिशन या ग्राउंडिंग एंटीना आदि के लिए प्रयोग किया जाता है। | मुख्य रूप से उच्च आवृत्ति, विरोधी-तत्काल, ऐसी स्थिति में उपयोग किया जाता है जिसमें उच्च विश्वसनीयता की आवश्यकता होती है,जैसे बेस स्टेशन,सैन्य उद्योग,वाहन। |
| टिप्पणियाँ | मोती आंतरिक संपर्क को बढ़ाते हैं, संपर्क अधिक स्थिर होता है, और अधिक सुई स्थान की आवश्यकता होती है | बाजार पर सबसे अधिक इस्तेमाल किया जाने वाला ढांचा | अंतरिक्ष छोटा है,लेकिन संपर्क स्थिर नहीं है,वर्तमान वसंत के माध्यम से चलना आसान है,और इसे चार्ज करने के लिए अनुशंसित नहीं है | संपर्क स्थिरता बढ़ाने के लिए सुई और सुई ट्यूब में कई संपर्क हैं |
आदेश कैसे दें
* आप हमें चित्र या नमूना भेजें
* हम परियोजना मूल्यांकन करते हैं
* हम नमूना बनाते हैं और इसे आपको भेजते हैं
* आपको लगता है कि नमूना अच्छा है तो एक आदेश जगह है और हमें 30% जमा भुगतान
* हम उत्पाद बनाना शुरू करते हैं
* जब माल तैयार हो जाता है, हम आपके चेक के लिए फोटो लेते हैं और फिर आप शेष राशि का भुगतान करते हैं
* हम उत्पादों को कूरियर कंपनी को देते हैं
